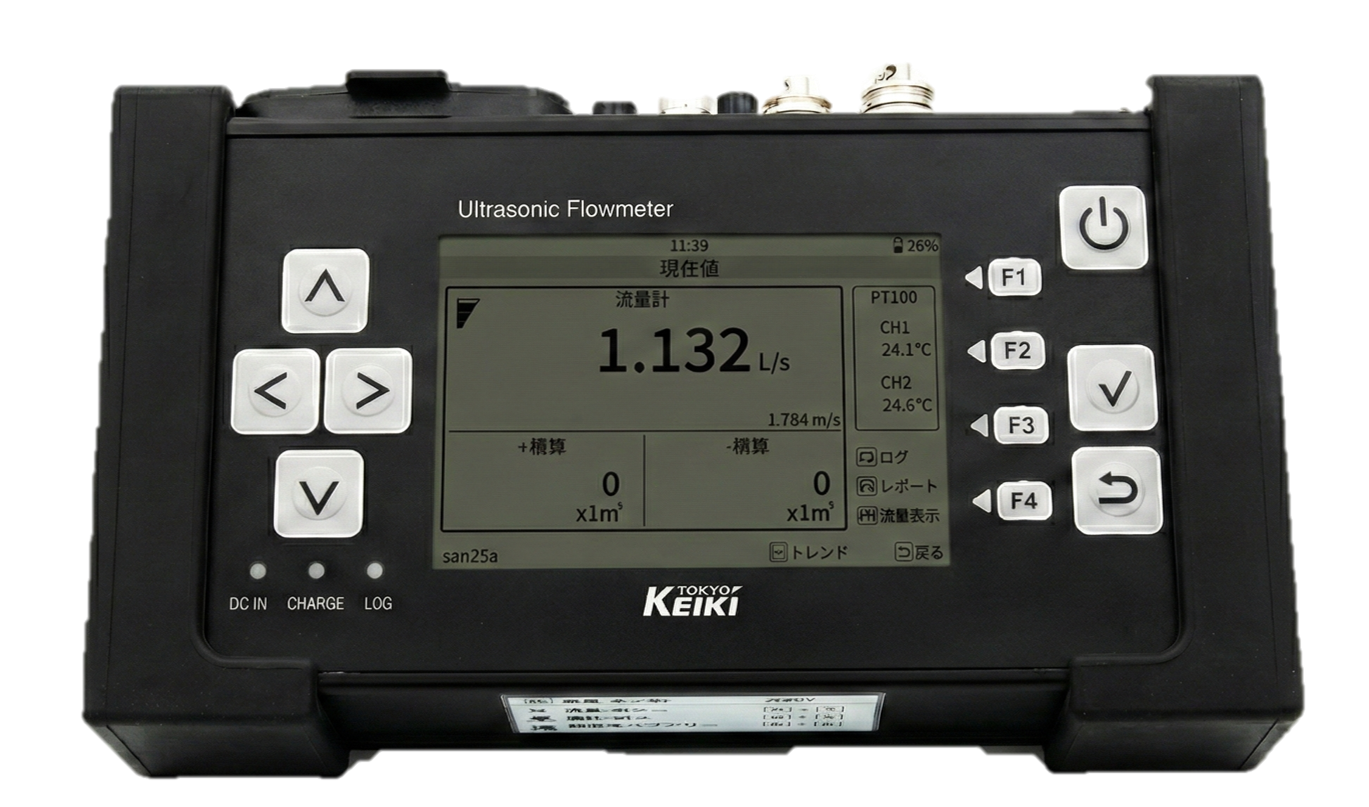

유량계 본체 기본 사양
측정 유체
초음파가 투과 가능한 균일 유체(상수, 하수, 공업용수, 해수, 순수 등)
측정 범위
-30m/s ~ +30m/s
적용 구경
13A ~ 5000A
적용재질
초음파가 안정적으로 전파하는 재질(강, 스테인리스, 덕타일, PVC 등)
적용 라이닝 재질
에폭시, 모르타르 등
센서 사양
소형 센서 13A~50A(-20℃~+120℃)
중형 센서 20A~500A(-20℃~+120℃)(20-50A는 Z법 계측)
대형 센서 300A~5000A(-20℃~+80℃)
단, IP68 사양은 0~40℃
중형 센서 20A~500A(-20℃~+120℃)(20-50A는 Z법 계측)
대형 센서 300A~5000A(-20℃~+80℃)
단, IP68 사양은 0~40℃
측정 정확도
13A※~90A: ±2.0% RD(유속 ≥1m/s) / ±0.02m/s(유속 <1m/s) ※ 교정에 의한
20A~50A(표준 센서 Z법): ±2.0~±5.0% RD(유속 ≥1m/s) / ±0.02~0.05m/s(유속 <1m/s)
100A~250A: ±1.5% RD(유속 ≥1m/s) / ±0.015m/s(유속 <1m/s)
300A~5000A: ±1.0% RD(유속 ≥1m/s) / ±0.01m/s(유속 <1m/s)
20A~50A(표준 센서 Z법): ±2.0~±5.0% RD(유속 ≥1m/s) / ±0.02~0.05m/s(유속 <1m/s)
100A~250A: ±1.5% RD(유속 ≥1m/s) / ±0.015m/s(유속 <1m/s)
300A~5000A: ±1.0% RD(유속 ≥1m/s) / ±0.01m/s(유속 <1m/s)
로깅
200,000포인트를 본체에 로깅
온도계 입력
3선식 측온저항체(Pt-100) 2점까지 입력 가능
두께계 측정
측정 범위: 1mm ~ 100mm / 정밀도: ±0.1mm 또는 ±1.5%의 큰 쪽
음속 측정 기능
측정 범위: 500m/s ~ 3000m/s
아날로그 출력(4-20mA)
2 출력
보호 등급
본체 IP65 / 센서 IP65, IP68(옵션)
센서 케이블 길이
3m(표준)+7m(옵션) / 최대 160m
배터리 작동 시간
표준 사용 시: 12시간
데이터 전송
USB 메모리
AC 어댑터 사양
입력: AC90V ~ 264V (47Hz ~ 63Hz)
본체 동작온도
-10℃~+50℃
본체 치수 및 질량
약 210(W) × 110(H) × 48(D) (본체 커버 제외) / 약 0.9kg
