유량계 본체 기본 사양

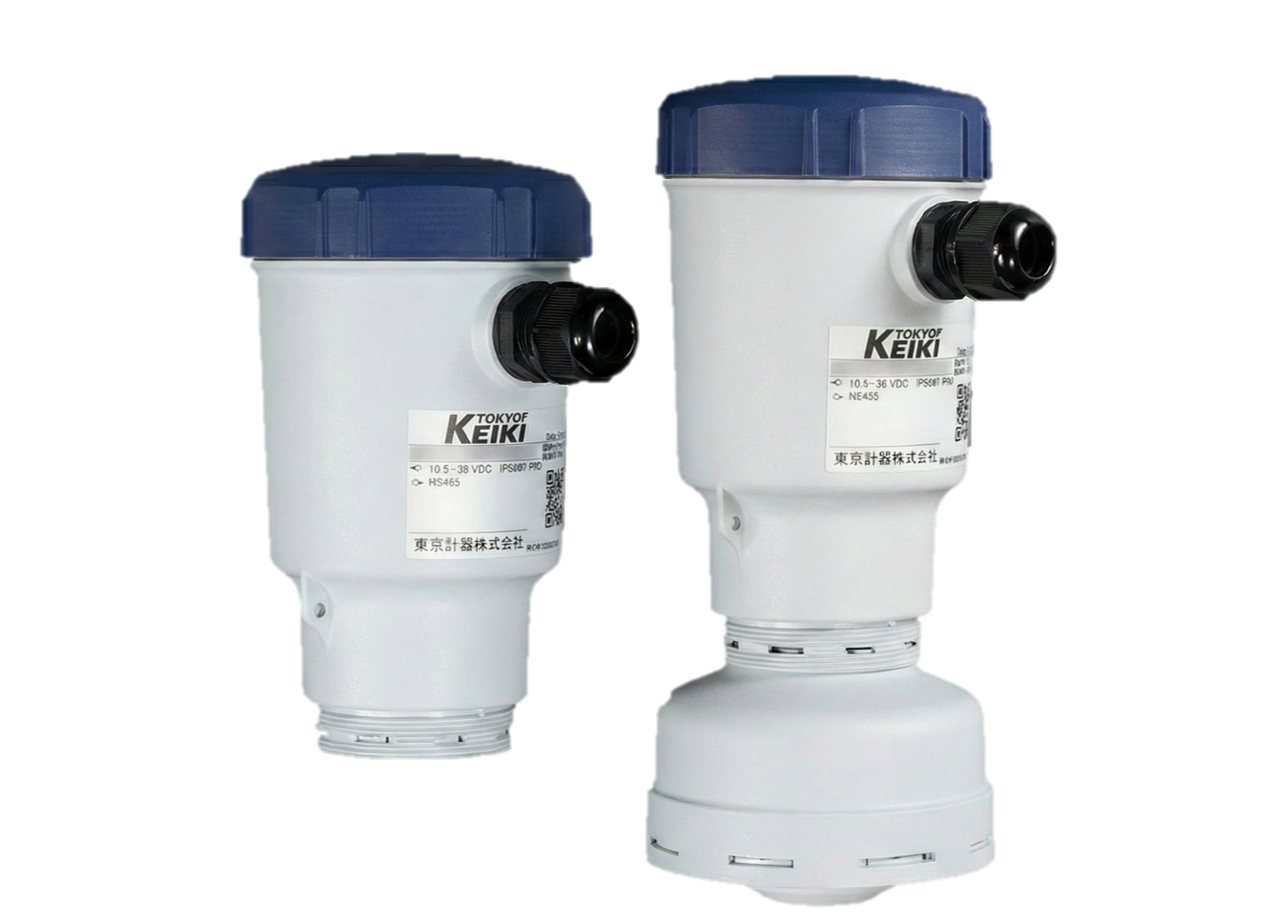

모델명:MW-10
-NN0-010-4L/ -NN0-015-4L/ -NN0-030-4L/ -NN0-050-8L/ -NN0-100-8L
모델명:MW-11
-NN0-010-4L/ -NN0-015-4L/ -NN0-030-4L/ -NN0-050-8L/ -NN0-100-8L
측정방식
W밴드 FMCW레이더 방식(주파수 77-81GHz)
측정범위*1
기재된 측정거리는 레벨계에서 액면까지의 거리입니다.
-NN0-010-4L= 0.17~10m 조사각 6°
-NN0-015-4L= 0.17~15m 조사각 6°
-NN0-030-4L= 0.17~30m 조사각 6°
-NN0-050-8L= 1~50m 조사각
3°
-NN0-100-8L= 1~100m 조사각 3°
측정범위*2
당사환경에서의 정도입니다.아날로그 출력의 정도는 아날로그 출력 오차가 가산됩니다.
-NN0-010-4L= ±2mm
-NN0-015-4L= ±2mm
-NN0-030-4L= ±2mm
-NN0-050-8L= 1~10m:±2mm / 10m이상:0.02%RD
-NN0-100-8L= 1~10m:±2mm / 10m이상:0.02%RD
측정주기
1s (입력전압15VDC이하의 경우,측정주기는 2초입니다.)
기동시간
5초 (계측거리나 액면 상황에 따라 기동시간은 변동하는 경우가 있습니다.)
트레킹성능
최대 2.5m/s
기능
수위-유량연산(보:JIS B 8302,JIS K 0094,파샬플룸:JIS B 7553, 사용자정의테이블)
측정대상(종류)
액체
측정대상(온도)
0℃ ~ +50℃
출력신호(유선통신)
4-20mA, RS485 *모델별통신 카다로그 참조
출력신호(무선통신)
Bluetooth Low Energy
허용부하저항
DC24V 일때 545옴 이하, DC36V 일때 1090옴 이하
방폭구조
비방폭
서지성능
대지간 4KV / 선간 2KV
작동온도
-20℃ ~ +60℃
습도
95% RH이하 (결로를 형성하지 않는 환경)
수송보관온도
-40℃ ~ +85℃
재질
*카다로그 참조
보호등급
IP66/67,IP68(수심10m/24hr) , (JIS C 9020, IEC 60529)
케이블그랜드
나사규격(개수)M20XP1.5(1개), 연결 케이블 외경 6.5 -12.5mm
전원,전압
*모델별 전원,전압 카다로그 참고
소비전류
*모델별 소비전류 카다로그 참고
질량
*모델별 질량 카다로그 참고
출력
아날로그 출력 4 ~ 20mA
적산 펄스 출력, 접점 출력
적산 펄스 출력, 접점 출력
